Message par alain34 le Sam 08 Mai 2010, 13:12

il y a eu la réalisation d'un nano RAH pour des bacs de 200l max
photo plus bas

ensuite une version moyenne de 100mm de diamétre sur 50cm de haut
photo plus bas

il manquait une version XL
ce réacteur à hydroxide fait 125mm de diamétre sur 50cm de haut
il est prévu pour des aquariums d'environ 800 à 1200 litres
installé sur le circuit de compensation d'un osmolateur il rajoutera à l'eau du bac notament du calcium avec l'utilisation d'hydroxide de calcium voir un peu plus de bonne chose avec de la chaux pour le mélange
l'automatisation du mélange réalisé avec une pompe MJ 500 se fera par l'osmolateur
réalisation d'un RAH XL Rah_xl10
à vos outils Very Happy


Dernière édition par alain34 le Sam 08 Mai 2010, 20:28, édité 1 fois
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par 1018 le Sam 08 Mai 2010, 15:01

bravo !!! Very Happy
on pourra noter la qualité des bouchons de ce RAH .....
1018
1018
Posteur d'élite

Age : 42
Localisation : puissalicon
Nombre de messages : 941
Date d'inscription : 11/10/2009

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par becane34 le Sam 08 Mai 2010, 19:16

dis moi on dirait que le tube est arrivé , les essais du prototype rah sont prevus quand? est ce que le technocentre est pret????????
becane34
becane34
modérateur
modérateur

Age : 52
Localisation : pezenas
Nombre de messages : 1278
Date d'inscription : 03/05/2009

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty de la part d'alain34

Message par alain34 le Sam 08 Mai 2010, 20:27

oui la derniere piéce est arrivé, plus rien nous bloque
cette réalisation c'est faite en collaboration avec becane, pierrick et philoupark
quelques explications pour les futurs bricoleurs

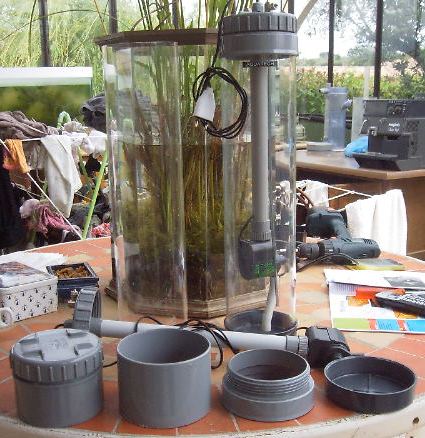

en partant de la gauche le bouchon en 125mm d'origine
le manchon en 125mm dont on a coupé une bague de 3cm
l'embase de bouchon retaillé collé sur la bague
et puis le fond à droite
juste derriere le couvercle du bouchon équipé de la potence supportant le pompe
tout est demontable et la pompe peut être remplacée en un tour de main Wink
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty de la part d'alain34

Message par alain34 le Sam 08 Mai 2010, 20:31

une photo de nano RAH
[img]réalisation d'un RAH XL Nanora11[/img]
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty de la part d'alain34

Message par alain34 le Sam 08 Mai 2010, 20:34

une photo d'un modéle intermédiare sur mon instal qui me donne 100% satisfaction
[img]réalisation d'un RAH XL Instal19[/img]
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par 1018 le Sam 08 Mai 2010, 20:45

plus c'est gros , plus c'est bon !!!!! ca fonctionne pour tout y compris les RAH Very Happy



[img]réalisation d'un RAH XL P1010113[/img]


......et les écumeurs.......
1018
1018
Posteur d'élite

Age : 42
Localisation : puissalicon
Nombre de messages : 941
Date d'inscription : 11/10/2009

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par alain34 le Sam 08 Mai 2010, 23:07

affraid le jour où on aura besoin de faire des RAH aussi gros que ton écumeur c'est que la mer manquera de calcium mais pas un aquarium Laughing
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty de la part d'alain34

Message par alain34 le Dim 09 Mai 2010, 11:13

un petit complement d'information
l'automatisation de la pompe dans le réacteur est assuré par l'osmolateur
les deux pompes marchent en simultané
dans le cas d'un osmolateur utilisant une pompe de compensation en basse tension une boîtier intermediaire résoud le probléme
[img]réalisation d'un RAH XL Aquate14[/img]
il reçoit la basse tension de l'osmolateur et permet de commander la pompe du réacteur en 220v et aussi une pompe de compensation en 220v pour ceux qui en on marre de remplacer régulierement la pompe basse tension Very Happy
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par PhilouPark le Mar 11 Jan 2011, 19:29

Une autre install :
réalisation d'un RAH XL Dsc01334
100% Satisfait!!!

_________________
Qui se perd dans sa passion perd moins que celui qui perd sa passion.
PhilouPark
PhilouPark
modérateur
modérateur

Age : 36
Localisation : Magalas
Nombre de messages : 968
Date d'inscription : 05/02/2010

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par alain34 le Mar 11 Jan 2011, 19:49

même du coude à 90° Laughing
ok je sors Very Happy
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par PhilouPark le Mar 11 Jan 2011, 19:54

Ah le coude, c'est l'élément essentiel du système... Razz
Sans lui, on peut pas boire!!!!
lol!

_________________
Qui se perd dans sa passion perd moins que celui qui perd sa passion.
PhilouPark
PhilouPark
modérateur
modérateur

Age : 36
Localisation : Magalas
Nombre de messages : 968
Date d'inscription : 05/02/2010

Revenir en haut Aller en bas

réalisation d'un RAH XL Empty Re: réalisation d'un RAH XL

Message par alain34 le Sam 16 Avr 2011, 12:32

du nouveau dans les réalisations
un RAH pour chaque bac et quelques soit son volume parce qu'ils le valent bien Very Happy
aprés le modéle XL un petit retour avec la taille M et surtout la taille S pour les nanos Wink [img]réalisation d'un RAH XL Rah10[/img]
alain34
alain34
Posteur d'élite

Age : 51
Localisation : 34 HERAULT BEZIERS
Nombre de messages : 1959
Date d'inscription : 03/02/2008

Revenir en haut Aller en bas
